HF3 经济型温湿度变送器

主要特征

2线制电流输出

壁挂和管道安装形式

探头类型

内置

湿度传感器

ROTRONIC Hygromer ? IN1

温度传感器

Pt100 1/3 Class B

长期稳定性

<1%rh /年

系统测量范围

0…100 %rh / -40…60 °C / -40…140 °F

23 ±5 °C时精度

±2.0 %rh （管道型, 内置和壁挂型）

± 1.0 %rh （外置型）

±0.3 K （管道型, 内置和壁挂型）

±0.2 K （外置型）

Airchip再现性

<0.02 %rh / 0.01 K

响应时间t63

<12秒（由35%rh到80%rh变化的63%时的响应时间，传感器在风速为1米/秒时）

反应时间

典型10秒

测量间隔

典型值1秒（计算功能未启用）

工作范围

-40 … 60 °C -10….60 °C（显示模式）

允许风速

40 m/s （7,870英尺/分钟），除R和S型

显示类型

可选图形显示。自由显示配置（只有R和S型）

背景光

无

报警功能

检测报警，传感器损坏和短路电流

报警指示

有

软件

ROTRONIC HW4

趋向指示

有，显示模式下

统计功能

平均值

探头调节（通过软件）

通过HW4软件和辅助电缆

湿度学参数计算

露点/霜点（用户可设置）

事件日志

系统相关事件（FDA, GAMP）

用户定义模拟量输出量程功能

有

远程控制功能

通过手持表和辅助电缆

固件更新

通过以太网/HW4软件

用户信息

通过HW4进行管理

软件数据处理

通过接口电缆

设备密码保护功能

有

传感器诊断（漂移,状态）

可设定；出厂缺省设置-off溯源/电子记录符合FDA 21 CFR Part 11 /GMP

数据记录

2000组存储数据

供电/功耗

10…28VDC V min = 10 V + （0.02 x Load*） *内阻

信号输出类型

4...20mA, 2 或 2x2

模拟信号输出（标准）

4…20 mA

数字信号输出（标准）

UART IO D78F0114H

服务信息

校准日期

延长电缆长度

5 m

探头材料

聚碳酸酯

过滤器

聚碳酸酯（除内置和外置外）

外壳材料

ABS

电气连接口

M16电缆接头，螺纹端口

外形尺寸

壁挂型：ø82 x 43,探头长100 mm

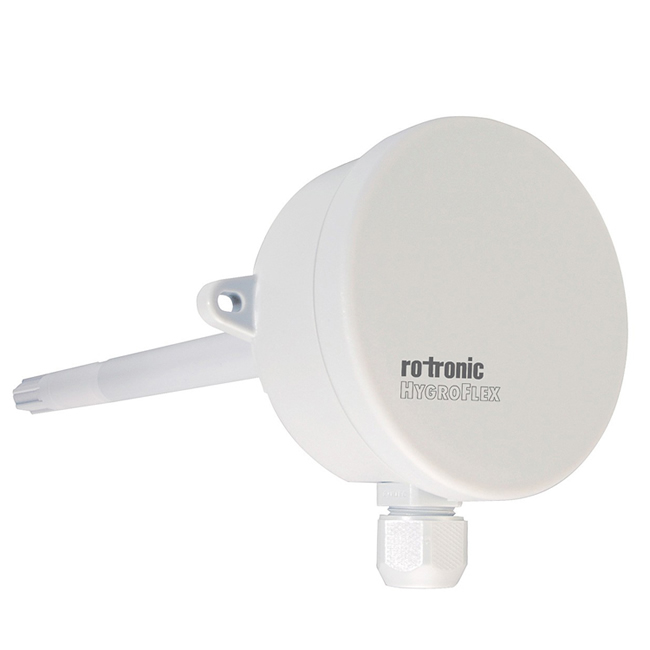

管道型：ø82 x 43, 探头长207 mm

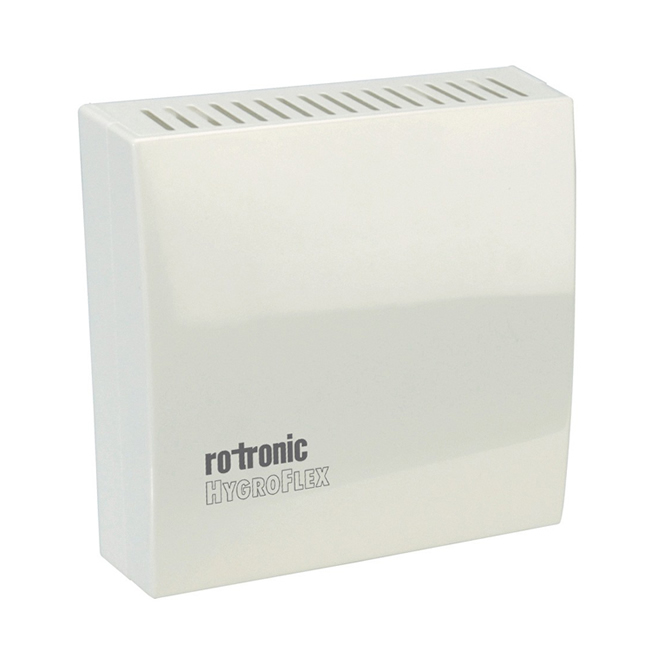

室内型：82 x 82 x 26 mm

重量

约220 g

IP防护等级

IP 65,（除外置，内置：IP20）

防火等级

符合UL94-HB

FDA/GAMP

符合FDA CFR21 Part 11 and GAMP 4
